从汇编的角度分析函数调用过程

发表于 更新于 分类于

本文从汇编的视角分析了函数的调用方式，掌握该知识对使用 OllyDbg/x64dbg 等调试工具会大有裨益。

函数参数传递形式

函数的参数传递有 2 种方式：

  • 堆栈方式，通过内存堆栈传递参数，需要定义函数参数在堆栈中的传递顺序，并约定函数被调用之后，是由函数来平衡堆栈，还是由调用者来平衡堆栈。
  • 寄存器方式，通过 CPU 寄存器传递参数，需要确定参数存放在哪个寄存器中。

我们在开发中经常遇到调用约定类型，如__cdecl、stdcall、PASCAL、fastcall，这些调用约定类型就用来指定函数参数的传递方式的。
<原文出自: jiangxueqiao.com，请尊重原创>
上面几种约定类型，除了fastcall是使用寄存器方式传递参数外，其他的都是使用堆栈传递参数的。

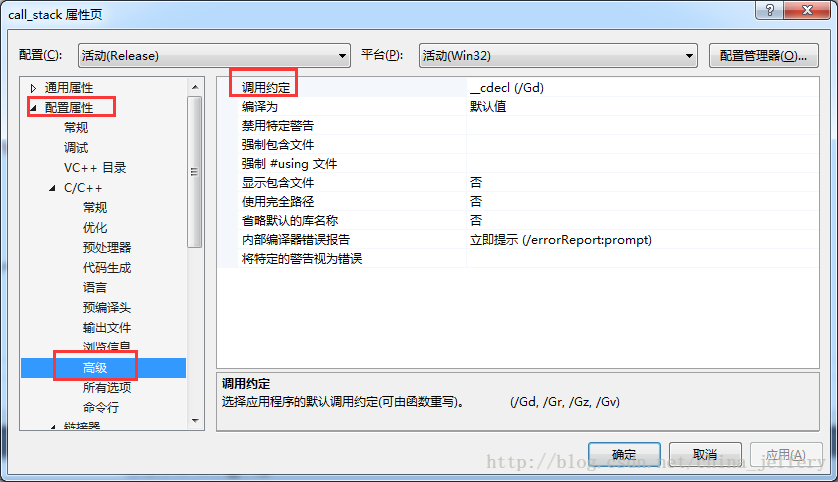

Visual Studio 中的 C++工程，可以C++ –> 高级 –> 调用约定中进行调用约定的设置。

使用堆栈方式传递函数参数

堆栈是一种“后进先出”的数据结构，ESP寄存器始终指向栈顶。

ESP：栈指针寄存器(Extended Stack Pointer)，永远指向栈顶。

栈中数据的地址从底部到顶部依次减小，也就是说，栈底对应高地址，栈顶对应低地址。

调用函数时，调用者依次把参数压栈，然后调用函数，函数被调用之后，在堆栈中取得参数数据。函数调用结束以后，堆栈需要恢复到函数调用之前的样子，而到底是由调用者来恢复还是函数自身来恢复，根据不同的调用约定类型采用的方式不同。

约定类型 __cdecl stdcall PASCAL fastcall
参数传递顺序 从右到左 从右到左 从左到右 使用寄存器
堆栈平衡者 调用者 函数自身 函数自身 函数自身

  • __cdcel是 C/C++/MFC 程序默认的调用约定。

  • stdcall是绝大多数 Win32 API 函数的约定方式，也有少部分使用__cdcel约定方式（如 wsprintf 等）。

在 Windows C/C++开发中常用的就是__cdecl和stdcall这两种调用约定。

举例说明，按照不同的“调用约定”调用函数int add(int a, int b)。从调用者的视角来看，其汇编代码分别表示如下：

__cdecl

1
2
3
4
push b     ;参数按从右到左传递
push a
call add
add esp, 8 ;调用者在函数外部平衡堆栈

stdcall

1
2
3
push b     ;参数按从右到左传递
push a
call add   ;函数自己内部平衡堆栈，调用者不需要平衡堆栈

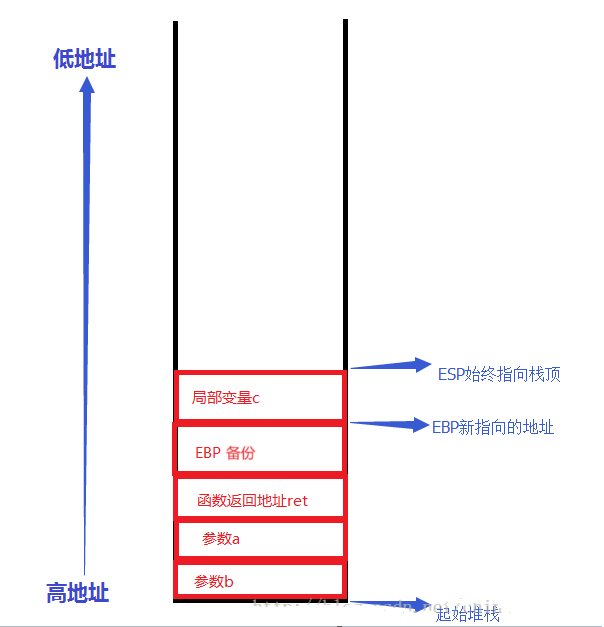

在函数调用过程中，参数入栈的过程如图：

上图中，EBP和函数返回地址ret都是 32 位地址，堆栈中备份了老的 EBP 值，在函数调用完之后会将 EBP 恢复为备份在堆栈中的老 EBP 值，所以从调用者角度来看，在函数的调用开始前和结束后，EBP 是不会变化的。

通常函数中的前 2 条指令都是：

1
2
push        ebp
mov         ebp,esp

通常使用新的EBP获取函数各个参数的值：

1
2
参数a = EBP + 0x8
参数b = EBP + 0xC

当然使用 ESP 获取参数值也是可以的，但使用 EBP 会更加方便，因为 ESP 一直指向栈顶，因此会随着局部变量的压栈而变化，而 ESP 是不会随着入栈/出栈而变化的。

调用过程分析

本节介绍的是 32 位应用程序，对于 x64 应用程序，前 4 个参数始终通过 rcx、rdx、r8、r9 寄存器传递，从第 5 个参数开始才通过堆栈来传递，详见下面章节。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#include <stdio.h>

int add(int a, int b) {
	int c = 0;

	c = a + b;

	return c;
}

int main()
{
    int r = add(1, 2);
    return 0;
}

<原文出自: jiangxueqiao.com，请尊重原创>

我们使用 Visual Studio 2017 以 x86 架构编译上面代码，并在在工程配置中将函数调用约定设置为__cdecl。

在程序调试过程中，可以在 Visual Studio 的“反汇编窗口”中看到 C++代码对应的汇编代码，以及寄存器窗口中看到各个寄存器的值。

main函数的反汇编代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
int main()
{
00DD1720  push        ebp          // 参见add函数中关于这一部分的解析
00DD1721  mov         ebp,esp
00DD1723  sub         esp,0CCh
00DD1729  push        ebx
00DD172A  push        esi
00DD172B  push        edi
00DD172C  lea         edi,[ebp-0CCh]
00DD1732  mov         ecx,33h
00DD1737  mov         eax,0CCCCCCCCh
00DD173C  rep stos    dword ptr es:[edi]
	int r = add(1, 2);
00DD173E  push        2                 // 参数b入栈
00DD1740  push        1                 // 参数a入栈
// 调用add函数。
// CALL指令相当于执行一条PUSH指令加一条JMP指令，PUSH指令用于压入该指令的下一条指令地址到栈中，用于执行完子函数之后返回来。
// JMP指令用于跳转到子函数所在位置开始执行子函数。
00DD1742  call        add (0DD1276h)
00DD1747  add         esp,8            // 因为是__cdecl，所以由调用者来平衡堆栈.
00DD174A  mov         dword ptr [r],eax
    return 0;
00DD174D  xor         eax,eax
}

执行进入add函数后，add函数内的汇编代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
int add(int a, int b) {
00DD16D0  push        ebp      // ebp入栈，相当于备份ebp的值
00DD16D1  mov         ebp,esp  // 将esp赋值给ebp，在该函数之后的执行过程中不会再改变ebp的值。
00DD16D3  sub         esp,0CCh // 在栈上分配0xCC大小的局部变量存储区域
00DD16D9  push        ebx      // 暂存ebx
00DD16DA  push        esi      // 暂存esi
00DD16DB  push        edi      // 暂存edi
00DD16DC  lea         edi,[ebp-0CCh]  //下面4行代码（含该条）实现将0xCC大小的局部变量存储区域全部赋值为0xCC
00DD16E2  mov         ecx,33h         // ecx存储循环次数，结合rep指令使用。为什么是0x33次了？因为是按照4个字节赋值的，0x33 * 0x4 = 0xCC
00DD16E7  mov         eax,0CCCCCCCCh
00DD16EC  rep stos    dword ptr es:[edi]  // 循环赋值
	int c = 0;
00DD16EE  mov         dword ptr [c],0     // 将局部变量c赋值为0

	c = a + b;
00DD16F5  mov         eax,dword ptr [a]
00DD16F8  add         eax,dword ptr [b]
00DD16FB  mov         dword ptr [c],eax

	return c;
00DD16FE  mov         eax,dword ptr [c]  // 将结果存储到eax中。在函数调用中返回结果都是存储在eax中的。
}
01191701  pop         edi  // 将edi的值还原到函数调用前
01191702  pop         esi  // 将esi的值还原到函数调用前
01191703  pop         ebx  // 将ebx的值还原到函数调用前
01191704  mov         esp,ebp  // 移动栈顶到ebp位置，从而跳过了局部变量存储区域
01191706  pop         ebp      // 将ebp的值还原到函数调用前
01191707  ret                  // ret指令等同于：弹出此时栈顶的值给eip，
                               // 因为此时栈顶存储的刚好是函数返回地址，所以相当于将返回地址赋值给eip，从而实现了返回到函数调用的地方。

在上面代码的注释中已经包含了详细的解释，特别值得注意的几个地方是：

  1. rep stos dword ptr es:[edi]结合edi, ecx来初始化局部存储区域。
  2. 函数call指令之前的参数压栈顺序。
  3. CALL指令相当于执行一条PUSH指令加一条JMP指令，PUSH指令用于压入该指令的下一条指令地址到栈中，用于执行完子函数之后返回来。JMP指令用于跳转到子函数所在位置开始执行子函数。
  4. 因为是__cdecl调用约定，因此在函数调用完之后，调用方需要使用add esp,8指令来平衡堆栈。
  5. ret指令等同于：弹出此时栈顶的值给 eip，巧妙之处在于此时栈顶存储的刚好是函数返回地址，因此可以继续执行函数下面的语句。

x64 架构下的函数调用约定

上面章节讨论的内容主要针对 32 位（x86）应用程序。在 64 位（x64）架构下，特别是遵循 Microsoft x64 调用约定时，规则有显著不同，其核心特点是优先使用寄存器传递参数。

关键规则如下：

  1. 整数或指针参数：前 4 个参数分别通过 RCX、RDX、R8、R9 这四个寄存器传递。

    • 第 1 个参数 -> RCX
    • 第 2 个参数 -> RDX
    • 第 3 个参数 -> R8
    • 第 4 个参数 -> R9

  2. 浮点参数：前 4 个浮点参数通过 XMM0、XMM1、XMM2、XMM3 寄存器传递。

  3. 额外参数：从第 5 个参数开始，通过堆栈传递，顺序依然是从右到左。调用者还必须在堆栈上为前 4 个参数预留空间（每个参数至少占 8 字节），这部分空间称为影子空间或主帧空间。

  4. 堆栈平衡：由调用者负责平衡堆栈，这一点类似于 __cdecl 约定。函数内部使用 ret 指令返回。

示例对比：

对于函数调用 result = calculate(a, b, c, d, e, f);

  • 在 x86 (使用 __cdecl) 下：

    1
    2
    3
    4
    5
    6
    7
    8
    push    f       ; 第6个参数
    push    e       ; 第5个参数
    push    d       ; 第4个参数
    push    c       ; 第3个参数
    push    b       ; 第2个参数
    push    a       ; 第1个参数
    call    calculate
    add     esp, 24 ; 调用者平衡堆栈 (6个参数 * 4字节 = 24字节)

  • 在 x64 (Microsoft ABI) 下：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    mov     r9,  d   ; 第4个参数 -> r9
    mov     r8,  c   ; 第3个参数 -> r8
    mov     rdx, b   ; 第2个参数 -> rdx
    mov     rcx, a   ; 第1个参数 -> rcx
    sub     rsp, 28h ; 为影子空间(20h)和对齐(8h)调整栈指针
    push    f        ; 第6个参数入栈
    push    e        ; 第5个参数入栈
    call    calculate
    add     rsp, 38h ; 调用者平衡堆栈 (2个栈参数*8字节=10h + 影子空间20h + 对齐8h = 38h)
