软件是对现实世界的抽象，在设计软件接口时通常也会参考现实世界来进行设计。

在现实世界中，画家使用画笔、画刷这些工具在宣纸上作画，而在 Qt 中，画家是 QPainter 对象（画家的大脑则是 QPaintEngine），纸张可以是 QPaintDevice 的任何子类对象，如 QWidget、QImage、QPixmap、QGLPixelBuffer 等；在 QPainter 选好纸张后，就可以使用画笔来勾勒物体的轮廓了，Qt 中的画笔是 QPen 对象；画完轮廓后，可能还需要使用画刷来填充轮廓，Qt 中的画刷是 QBrush 对象。

一、QPaintDevice

本节介绍 QPaintDevice 的几个常用方法。

devicePixelRatio() 与 devicePixelRatioF()

用于获取DPI的缩放倍数，需要先在程序中开启DPI缩放特性：

int main(int argc, char *argv[])
{
    QGuiApplication::setAttribute(Qt::AA_EnableHighDpiScaling);
    QGuiApplication::setAttribute(Qt::AA_UseHighDpiPixmaps);
#if (QT_VERSION >= QT_VERSION_CHECK(5, 14, 0))
    QGuiApplication::setHighDpiScaleFactorRoundingPolicy(Qt::HighDpiScaleFactorRoundingPolicy::PassThrough);
#endif
    // .......
}

从 Qt 5.14 版本开始，Qt可以支持小数位的 DPI 缩放，如 1.25、1.75 等。如需获取小数位DPI值，需要先设置Qt::HighDpiScaleFactorRoundingPolicy::PassThrough策略，然后通过 devicePixelRatioF 方法获取。

width() 与 height()

用于获取 QPaintDevice 的宽和高，这个数值不会随着坐标系的改变而改变，而且也不会随着 DPI 的改变而改变。

widthMM() 与 heightMM()

用于获取 QPaintDevice 在屏幕上实际显示的宽和高，单位为毫米。

二、QPen

画笔有宽度（width/widthF）、颜料（brush）、线条样式（Style）、一条线起笔和落笔的样式（CapStyle）、两条线相交处的样式（JoinStyle）等属性。

2.1 宽度

1 2	void QPen::setWidth(int width) void QPen::setWidthF(qreal width)

如果指定的宽度小于 0，将不会绘制任何内容；如果指定的宽度等于 0，将被视为 1 个像素宽度；如果指定的宽度大于等于 1，则按指定的宽度来绘制。

2.2 QPen的画刷

1	void QPen::setBrush(const QBrush &brush)

QPen 有画刷属性，QPainter 对象也画刷属性（下面章节会介绍），二者都有填充之意，QPen 的画刷是用来填充画笔所画的线条（可以理解为画笔的颜料）的，而QPainter 的画刷是用来填充画笔所画的轮廓区域的，如填充矩形里面的区域。

画刷可以是纯色、渐变色，也可以是图片。

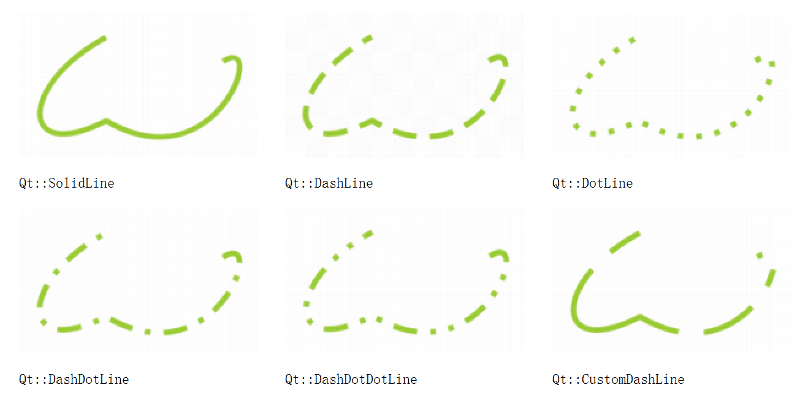

2.3 线条样式

1	void QPen::setStyle(Qt::PenStyle style)

2.4 起落笔样式

1	void QPen::setCapStyle(Qt::PenCapStyle style)

2.5 拐点样式

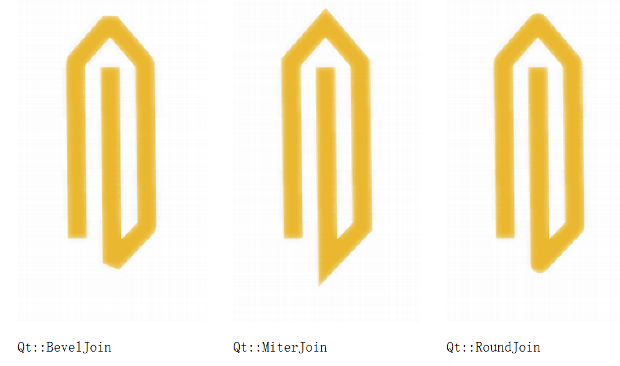

1	void QPen::setJoinStyle(Qt::PenJoinStyle style)

2.6 实例

下面示例指定了画笔的如下属性：

画笔的宽度为 70px
使用红色画刷
线条样式为通过若干空格分割的点线状
线条起笔和落笔处为圆形
线条拐点处也为圆形

void Qt2DSample::paintEvent(QPaintEvent* e) {
  QPainter painter(this);
  painter.setRenderHints(QPainter::Antialiasing | QPainter::TextAntialiasing);

  QPen pen;
  pen.setWidth(70);
  pen.setBrush(Qt::red);
  pen.setStyle(Qt::DotLine);
  pen.setCapStyle(Qt::RoundCap);
  pen.setJoinStyle(Qt::RoundJoin);

  painter.setPen(pen);

  painter.drawLine(50, 50, 600, 50);

  painter.drawLine(600, 50, 600, 600);
}

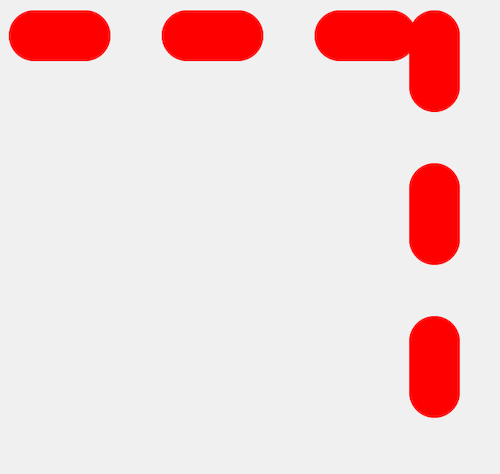

实际绘制出来的效果如下图所示：

上面画笔使用红色作为颜料，也可以使用渐变色作为颜料，当然还可以使用图片作为颜料。

下面我们将颜料更改为一个红色的心形♥图片：

void Qt2DSample::paintEvent(QPaintEvent* e) {
  QPainter painter(this);
  painter.setRenderHints(QPainter::Antialiasing | QPainter::TextAntialiasing);

  QPen pen;
  pen.setWidth(70);
  pen.setBrush(QImage(":/heart.png")); // 仅修改了此行代码
                    ~~~~~~~~~~~~~~
  pen.setStyle(Qt::DotLine);
  pen.setCapStyle(Qt::RoundCap);
  pen.setJoinStyle(Qt::RoundJoin);

  painter.setPen(pen);

  painter.drawLine(50, 50, 600, 50);

  painter.drawLine(600, 50, 600, 600);
}

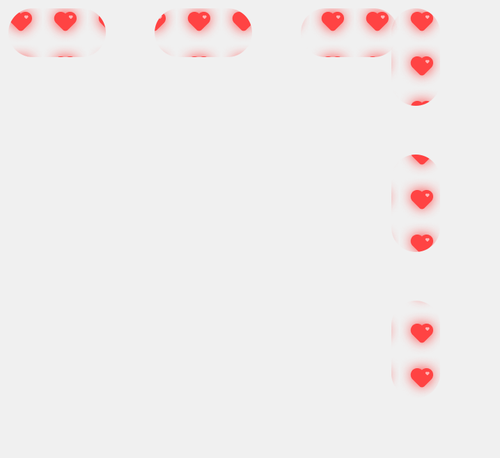

绘制的效果如下：

三、QBrush

QPen 与 QPainter 都有画刷属性，这里的 QBrush 是指的 QPainter 的画刷。虽然与 QPen 的画刷都为 QBrush 类型，但二者是有区别的，QPen 的画刷是用来填充画笔所画线条（可以理解为画笔的颜料）的，而 QPainter 的画刷是用来填充画笔所画的轮廓所包围的区域，如填充矩形里面的区域。

如下面示例：

void Qt2DSample::paintEvent(QPaintEvent* e) {
  QPainter painter(this);
  painter.setRenderHints(QPainter::Antialiasing | QPainter::TextAntialiasing);

  QPen pen;
  pen.setWidth(6);
  pen.setBrush(Qt::red);

  painter.setPen(pen);
  painter.setBrush(Qt::blue);

  painter.drawRect(50, 50, 200, 200);
}

实际绘制的矩形如下图所示：

QBrush 有样式（Style）、颜色（Color）、渐变色（Gradient）、纹理图片（Texture）等属性。

3.1 样式

画刷的作用是填充区域，画刷的样式则是用来指定通过什么模式来填充区域的。

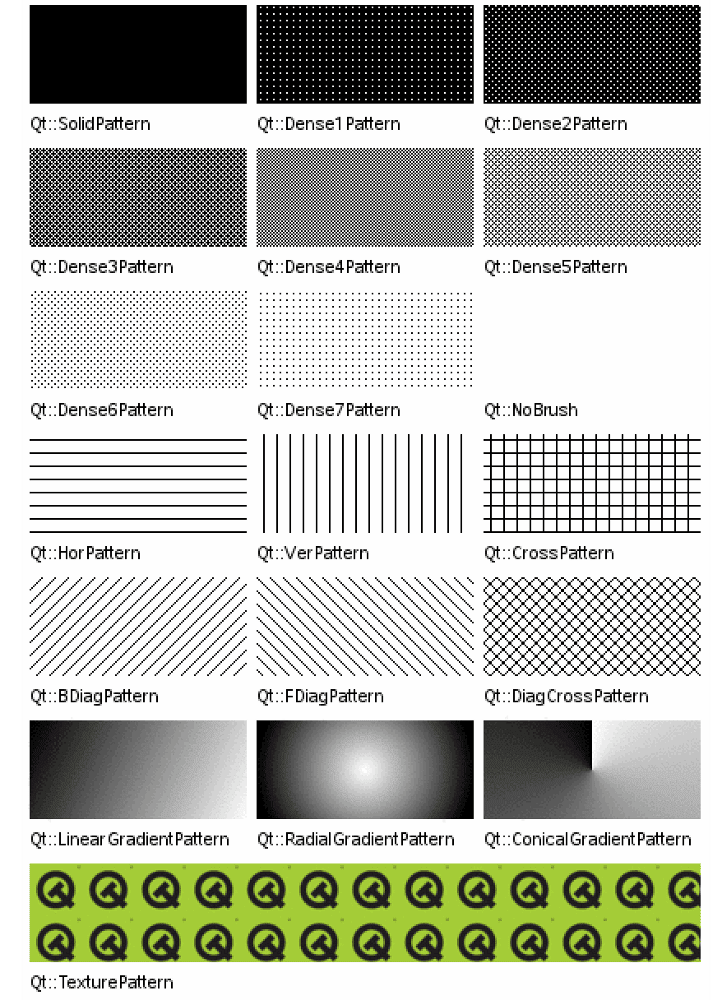

下图列出了 QBrush 支持的样式：

QBrush的初始样式是 Qt::NoBrush，即不做填充操作，该值显然是没有任何意义的，下面是一个错误的使用示例；

1
2
3

// 错误示例
QBrush brush;
brush.setColor(Qt::red); // 画刷仍然是 Qt::NoBrush样式，不会填充任何颜色

我们可以通过构造函数和 setStyle 方法来设置样式：

1
2
3

QBrush(Qt::BrushStyle style)

void setStyle(Qt::BrushStyle style)

当通过不同的方式构造 QBrush 对象时，QBrush 的样式也会自动被设置为不同的值：

// 样式自动被设置为渐变样式：Qt::LinearGradientPattern, Qt::RadialGradientPattern 或 Qt::ConicalGradientPattern
QBrush(const QGradient &gradient)

// 样式自动被设置为纹理样式Qt::TexturePattern
QBrush(const QImage &image)
QBrush(const QPixmap &pixmap)
QBrush(Qt::GlobalColor color, const QPixmap &pixmap)
QBrush(const QColor &color, const QPixmap &pixmap)

3.2 纹理图片

上面2.6节的实例中，在设置心形图片作为QPen的画刷时，使用的就是纹理图片。

下面汇总了设置 QBrush 纹理图片的几种方法：

// 通过构造函数
QBrush(const QImage &image)
QBrush(const QPixmap &pixmap)
QBrush(Qt::GlobalColor color, const QPixmap &pixmap)
QBrush(const QColor &color, const QPixmap &pixmap)

// 通过成员方法
void setTexture(const QPixmap &pixmap)
void setTextureImage(const QImage &image)

通过上面方式设置纹理图片后，QBrush 样式会被自动修改为 Qt::TexturePattern，因为纹理图片只能与 Qt::TexturePattern 样式配合使用，否则纹理图片将失效。

3.3 纯色

可以为画刷指定纯色或渐变色，纯色使用 QColor 对象表示。

常用的构造 QColor 对象的方式有如下几种：

QColor("#FFFFFF"); //  r g b
QColor("#AAFFFFFF"); // a r g b
QColor(255, 255, 255, 255); // r g b a
QColor(Qt::red); // Qt::GlobalColor 枚举值

3.4 渐变色

QBrush 只提供了一种方式来指定渐变色：

1	QBrush(const QGradient &gradient)

在Qt中，渐变色使用 QGradient 及其子类表示，目前Qt支持三种类型的渐变：

线性渐变，对应 QLinearGradient 类。
锥形渐变，对应 QConicalGradient 类。
径向渐变，又分为简单径向渐变和扩展径向渐变，二者都对应 QRadialGradient 类。

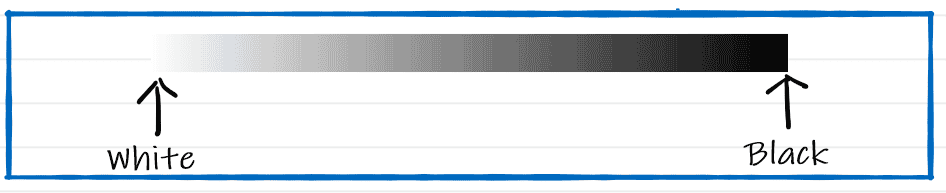

下图是一个从左到右，由白到黑的渐变过程：

填充方向既然可以从左到右、从右到左的、从里到外，是可以360度旋转等等，不同的填充方向造就了不同类型的渐变，上述三种类型的渐变主要区别也在填充方向的不同。

3.4.1 线性渐变

QLinearGradient 构造函数如下：

1 2	QLinearGradient(qreal x1, qreal y1, qreal x2, qreal y2) QLinearGradient(const QPointF &start, const QPointF &finalStop)

通过指定一个起点和一个终点就可以确定一条线段的长度及方向，这个方向就是填充方向，渐变范围基于该长度而确定（详见后面的“渐变范围”章节）。

线性渐变的方向可以是水平的，也可以是垂直的，还可以是斜着的，具体方向由线段与X轴的夹角来决定。

下面我们定义一个起点为(0,0)、终点为(0,400)，垂直方向的线性渐变，然后使用该渐变填充位置在 (0,0)，宽高为 200x400 的矩形（请注意矩形的位置和大小，这个与渐变的起止位置有关，后面会详细介绍）：

void Qt2DSample::paintEvent(QPaintEvent* e) {
  QPainter painter(this);
  painter.setRenderHints(QPainter::Antialiasing | QPainter::TextAntialiasing);

  QLinearGradient linearGrad(QPointF(0, 0), QPointF(0, 400));
  linearGrad.setColorAt(0, Qt::black);
  linearGrad.setColorAt(1, Qt::white);

  QBrush brush(linearGrad);

  painter.setBrush(brush);

  painter.drawRect(0, 0, 200, 400);
}

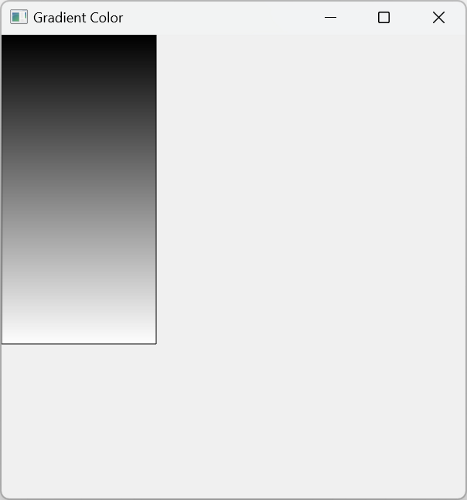

效果如下图所示：

由于是垂直方面的渐变，所以渐变色从上到下变化的，颜色起始于黑色，终止于白色。

渐变色的起止颜色由setColorAt方法设置，该方法原型如下：

1	void QGradient::setColorAt(qreal position, const QColor &color)

setColorAt 不仅接受颜色参数，还支持 postion 参数，position 参数的范围是[0,1]。线性渐变通过起止位置确定了一条带方向的线段，而 position 参数则用于确定线段上的一个具体位置，结合position和color参数就可以表示在某一位置的颜色值。

可以使用 setColorAt 方法指定多个在[0,1]之间的位置及该位置的颜色，Qt会自动在多个颜色之间插入过渡色，达到平滑过渡的效果。

现在我们在 0.3 位置插入一个骚气的红色，0.5位置插入黄色，其他都保持不变：

linearGrad.setColorAt(0, Qt::black);
linearGrad.setColorAt(0.3, Qt::red);
linearGrad.setColorAt(0.8, Qt::yellow);
linearGrad.setColorAt(1, Qt::white);

效果如下图所示：

3.4.2 渐变范围

在上面一节，我们强调了所绘制的矩形的位置/大小与渐变的起止位置有关，而且又强调了 position 参数所确定是线段上的具体位置。其根本原因就在于渐变是有位置和范围的。

对于线性渐变而言，渐变的范围是起始点和终止点间的线段，但颜色在垂直于该线段的方向却是无限扩充的，下面示例可以很好的说明这一特性。

// Qt2DSample窗口长宽为600x600
void Qt2DSample::paintEvent(QPaintEvent* e) {
  QPainter painter(this);
  painter.setRenderHints(QPainter::Antialiasing | QPainter::TextAntialiasing);

  QLinearGradient linearGrad(QPointF(150, 150), QPointF(450, 450));
  linearGrad.setColorAt(0, Qt::yellow);
  linearGrad.setColorAt(0.5, Qt::red);
  linearGrad.setColorAt(1, Qt::white);

  QBrush brush(linearGrad);
  painter.setBrush(brush);
  painter.drawRect(0, 0, 600, 600);

  // 不使用画刷，绘制 左上角 -> 右下角 为线性渐变起止点的矩形
  painter.setBrush(Qt::NoBrush);
  painter.drawRect(150, 150, 300, 300);
}

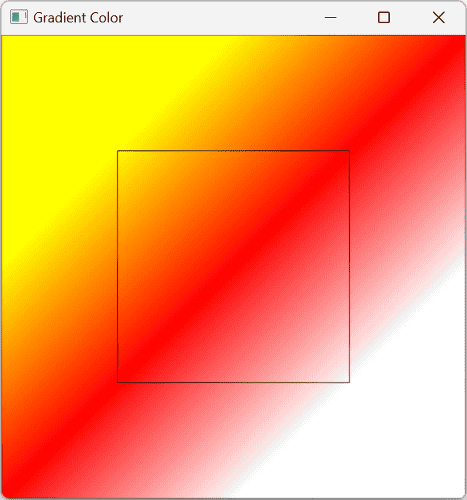

效果如下图所示：

从上图可以看到，渐变色在垂直于渐变线段（中间矩形的左上角和右下角连成的斜线）方向无限扩展，但为什么在渐变范围边界以外还有颜色呢？如左上角的黄色和右下角的白色，这个与渐变的另一个属性特性有关 – 渐变传播，后面章节有详细介绍。

3.4.3 锥向渐变

QConicalGradient 类的构造函数如下：

1 2	QConicalGradient(qreal cx, qreal cy, qreal angle) QConicalGradient(const QPointF &center, qreal angle)

锥向渐变通过中心点（center）和起始角度来（angle）来所连接的直线确定填充的初始方向，然后从该直线开始逆时针进行360度填充，而且每个角度的颜色都是无限向外传播的。

// Qt2DSample窗口长宽为200x200
void Qt2DSample::paintEvent(QPaintEvent* e) {
  QPainter painter(this);
  painter.setRenderHints(QPainter::Antialiasing | QPainter::TextAntialiasing);

  // 设定中心点刚好在窗口中心，起始角度为45度
  QConicalGradient conicalGrad(QPointF(100, 100), 45);
  conicalGrad.setColorAt(0, Qt::yellow);
  conicalGrad.setColorAt(0.5, Qt::red);
  conicalGrad.setColorAt(1, Qt::white);

  QBrush brush(conicalGrad);
  painter.setBrush(brush);

  // 绘制的矩形区域为整个窗口大小
  painter.drawRect(0, 0, 200, 200);
}

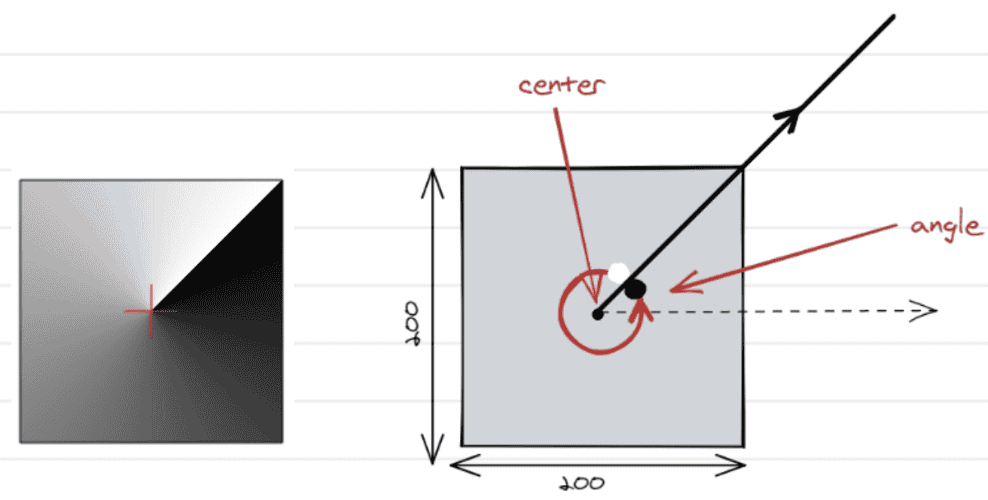

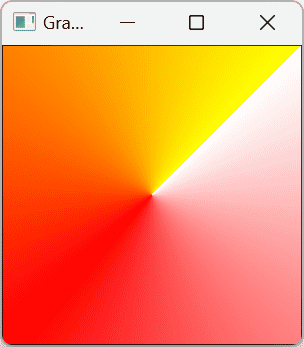

效果如下图所示，渐变色从45度开始渐变，并且每个角度都无限向外传播，填充满了整个矩形：

3.4.5 径向渐变

径向渐变分为简单径向渐变和扩展径向渐变，在介绍二者的不同之前，我们先看看QRadialGradient 类的构造函数可以大致分为以下三类：

// 指定中心点、半径、焦点位置、焦半径
QRadialGradient(const QPointF &center, qreal centerRadius, const QPointF &focalPoint, qreal focalRadius)

// 仅指定中心点、半径，此时焦点位置与中心点重合
QRadialGradient(const QPointF &center, qreal radius)

// 指定中心点、半径、焦点位置
QRadialGradient(const QPointF &center, qreal radius, const QPointF &focalPoint)

中心点（center）和半径（centerRadius）组成了一个圆，记为圆A，径向渐变的范围只限于圆A以内，圆A以外的区域按照指定的渐变传播方式进行传播；
焦点（focalPoint）为平面上的的一个点，简单径向渐变和扩展径向渐变对焦点的位置有不同的要求，这个区别在后面会介绍；
焦半径（focalRadius）则是围绕焦点所作的另外一个圆（记为圆B）的半径。

扩展径向渐变是在简单径向渐变的基础上额外使用了 focalRadius（焦点半径）这个参数。

简单径向渐变

焦点和圆A圆弧上的每一个点都可以组成一条线段，如果按照1度取一个点，就有360个线段，简单径向渐变就是对这360个线段都进行线性渐变。

对于简单径向渐变而言，允许焦点位于圆弧上和圆外，如果焦点位于圆外，会自动将其退缩到圆弧上。

下面是一个简单径向渐变的例子：

// Qt2DSample窗口长宽为600x600
void Qt2DSample::paintEvent(QPaintEvent* e) {
  QPainter painter(this);
  painter.setRenderHints(QPainter::Antialiasing | QPainter::TextAntialiasing);

  // 焦点位于圆内右上角部分
  QRadialGradient radialGrad(QPointF(300, 300), 200, QPointF(400, 200));
  radialGrad.setColorAt(0, Qt::white);
  radialGrad.setColorAt(1, Qt::black);

  QBrush brush(radialGrad);
  painter.setBrush(brush);

  painter.drawRect(0, 0, 600, 600);
}

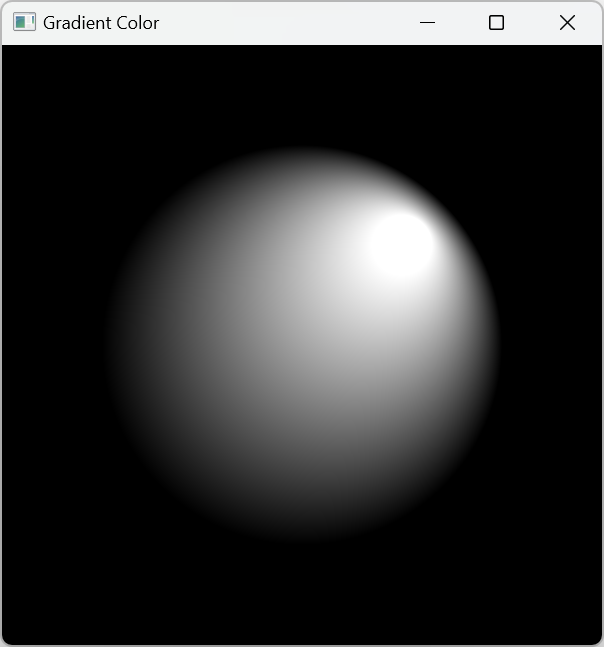

效果如下图所示，径向渐变的范围只限于圆内，圆外的区域默认采用PadSpread方式传播：

扩展径向渐变

扩展径向渐变使用焦点和焦半径又组成了一个圆B，与简单径向渐变类似，也是通过对圆A圆弧上的每个点的连线做线性渐变来实现，但这次不是焦点与圆A圆弧上的点进行连线，而是“圆B圆弧上的点”与“圆A圆弧上的点”的连线，对这些连线做线性渐变。

圆B始终填充起始颜色。

与简单径向渐变不同的是，圆B必须完全在圆A里面。

下面是一个扩展径向渐变的例子：

// Qt2DSample窗口长宽为600x600
void Qt2DSample::paintEvent(QPaintEvent* e) {
  QPainter painter(this);
  painter.setRenderHints(QPainter::Antialiasing | QPainter::TextAntialiasing);

  // 焦点位于圆内右上角部分，焦半径为30
  QRadialGradient radialGrad(QPointF(300, 300), 200, QPointF(400, 200), 30);
  radialGrad.setColorAt(0, Qt::white);
  radialGrad.setColorAt(1, Qt::black);

  QBrush brush(radialGrad);
  painter.setBrush(brush);

  painter.drawRect(0, 0, 600, 600);
}

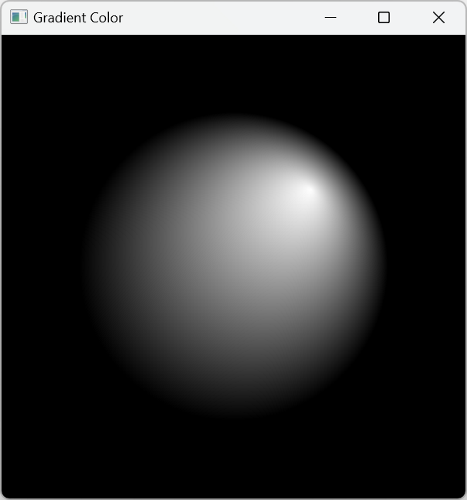

效果如下图所示：

3.4.6 渐变传播

在Qt中通过 setSpread 方法设置渐变传播方式：

1	void QGradient::setSpread(QGradient::Spread method)

QGradient::Spread枚举定义了三种传播方式：

QGradient::PadSpread
QGradient::RepeatSpread
QGradient::ReflectSpread

默认为传播方式为 QGradient::PadSpread，而且由锥向渐变的行为可知，锥向渐变是没有渐变传播一说的，因此它始终都是360度渐变。

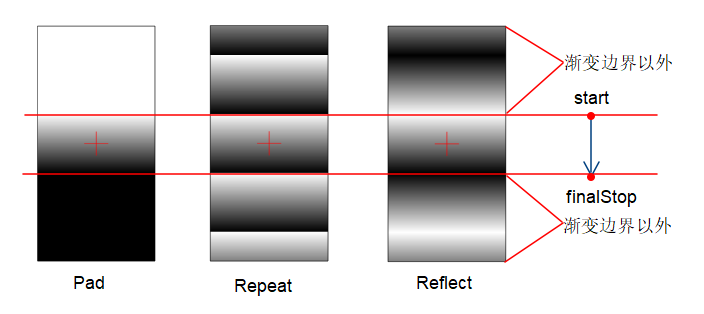

下图形象说明了三种传播方式的差异：

PadSpread 方式延续了起点与终点处各自的颜色，无限传播
RepeatSpread 方式不断重复渐变边界内的这一颜色的渐变模式
ReflectSpread 方式将渐变边界内的模式不断往外镜像反射

3.4.7 渐变主题

设计一个漂亮的渐变色并非易事，Qt提供了内置的渐变主题(Preset)，这些主题通过 QGradient::Preset 枚举类型提供（该枚举从 Qt 5.12 开始引入）。

从Qt官方文档得知，QGradient::Preset预置渐变主题方案是基于https://webgradients.com/实现的。

QGradient 类支持通过QGradient::Preset 枚举类型直接构造：

1	QGradient::QGradient(QGradient::Preset preset)

下面是使用QGradient::Preset的示例：

void Qt2DSample::paintEvent(QPaintEvent* e) {
  QPainter painter(this);
  painter.setRenderHints(QPainter::Antialiasing | QPainter::TextAntialiasing);

  QGradient grad(QGradient::HealthyWater);
  QBrush brush(grad);

  painter.setBrush(brush);

  painter.drawRect(0, 0, 600, 600);
}

3.4.8 网站推荐

下面几个网站也提供了漂亮的渐变色方案，可以用作参考：
