一、TCP 特性

尽管 TCP 和 UDP 都是用 IP 协议作为网络层，但 TCP 却提供和 UDP 完全不同的网络服务。TCP 是面向连接的、稳定可靠的字节流服务。TCP 首部的很多字段都是为了实现这 2 大特性而设计的。

在一个 TCP 连接中，仅有两方能进行彼此通信。所以说广播和多播不适用于 TCP 协议。

为了通过 IP 数据报实现可靠性传输，需要考虑很多事情，如数据的破坏、丢包、重复以及分片顺序混乱等问题。TCP 通过检验和、序列号、确认序列号、重发控制、连接管理以及窗口控制等机制来实现可靠性传输。

二、TCP 协议首部

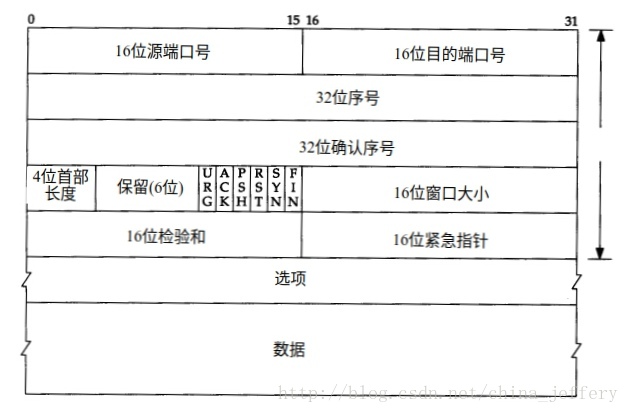

摘自《TCP/IP 详解卷 1》中的关于 TCP 首部定义的图：

TCP 协议的实现较 UDP 协议复杂太多，它的首部的各个字段的用法也比 UDP 首部字段复杂多，这里先对 TCP 首部字段的功能做个大概的介绍。

16 位源端口号：表示发送端端口号。传输层使用端口号来标识发送端和接收端的应用程序，而网络层是通过 IP 地址来标识主机，这样使用“IP 地址+端口”就可以精确定位到某一台主机上的某一应用程序。
16 位目的端口号：表示接收端端口号。
32 位序列号：序列号用来标识从 TCP 发送端已经发送的字节数。达到最大值$2^{32}-1$之后，再从 0 开始。
32 位确认序列号：确认序列号用来标识 TCP 接收端期望接收的下一个序列号（反过来想也就是，TCP 接收端已经接受到的字节数为确认序列号减去1）。只有ACK标志位为 1 时，该字段才有效。只要 TCP 连接建立，这个字段会一直起作用，也就是说只要 TCP 连接建立，ACK标志位会一直为 1。
4 位首部长度：和 IP 首部一样，是以4个字节(32 bit)为单位的，所以 TCP 首部最大长度也是15*4=60字节。若没有“选项”字段，长度固定为 20 字节。
6 位标志位：他们中的多个可以同时被设置为 1。

URG 标记后面的"16位紧急指针"是否有效。
ACK 标记前面的"32位确认序号"是否有效。
PSH 接收方应该尽快的将这个报文交给上层的网络层。
RST 重建连接。
SYN 标记这个TCP段是用来同步初始序号（ISN）的。
FIN 标记发送端已经完成了发送任务。

16 位窗口大小：窗口大小为字节数，用于 TCP 的流量控制，这个值是接收端期望接受的字节数。
16 位校验和：和 UDP 类似，校验和覆盖首部和数据部分。
16 位紧急指针：只有前面提到的URG标记位为 1 时，这个字段才有效。
选项：添加一些附加数据。和 UDP 不同，TCP 的“选项”字段使用的比较多。

三、三次握手与四次挥手

3.1 完整的 TCP 会话流程图

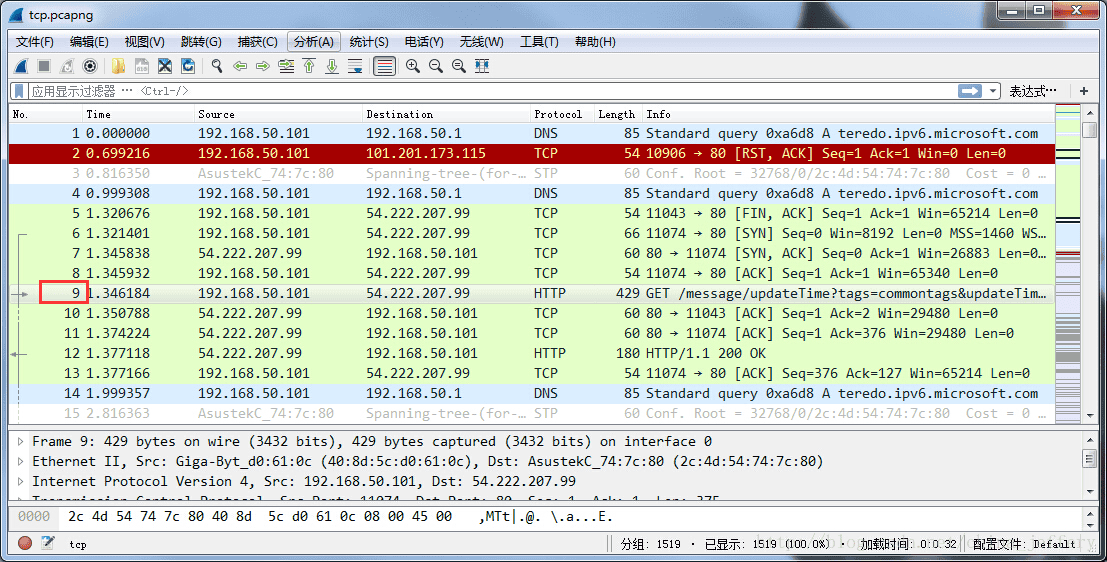

本文通过真实的网络示例来讲解 TCP 的三次握手和四次挥手。读者可以先下载作者写本文时使用的网络包示例，然后使用 wireshark 打开（当然也可以使用 wireshark 随便抓取一个网络包），选中编号为No.9的包，右键选择“追踪流” –> “TCP 流”：

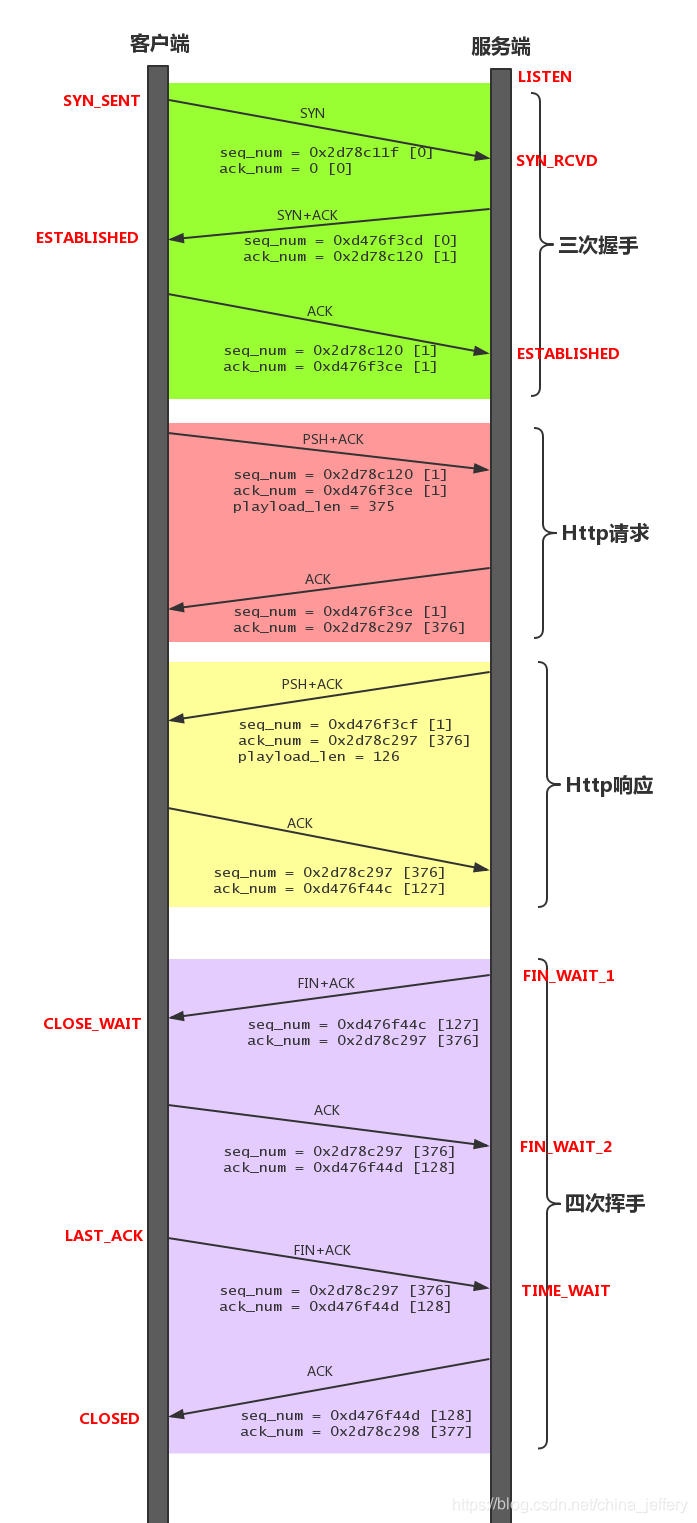

上图是使用 wireshark 抓取的一个 Http 接口请求的过程（不含 DNS 解析等步骤），包含了 TCP 连接建立、Http 请求、Http 响应、TCP 连接断开。现在以这个示例为基础，来画出该 Http 接口请求中涉及的整个 TCP 会话的流程（也是本文最重要的图）：

箭头上方标出了该 TCP 包SYN、ACK、FIN、PSH等标志位的设置情况（大家可能注意到，除了第一个箭头上没有ACK之外，其他的箭头上都有ACK，这是因为ACK标记位只是用于标记 TCP 首部的32位确认序列号是否有效。在此之后的32位确认序列号一直有效，所以也就一直有ACK标记位。）；箭头下发标出了该 TCP 包的序号和确认序号。

seq_num：表示 32 位的序号，紧跟其后括号[]中的是相对序号。

ack_num：表示 32 位的确认序号，紧跟其后括号[]中的是相对确认序号。

payload_len：表示本次 TCP 携带的数据大小（字节）。

在三次握手和四次挥手的部分，旁边的红色粗体字表示当前端的 TCP 状态。在这个示例中是服务端执行主动关闭。

3.2 Wireshark 的相对序号

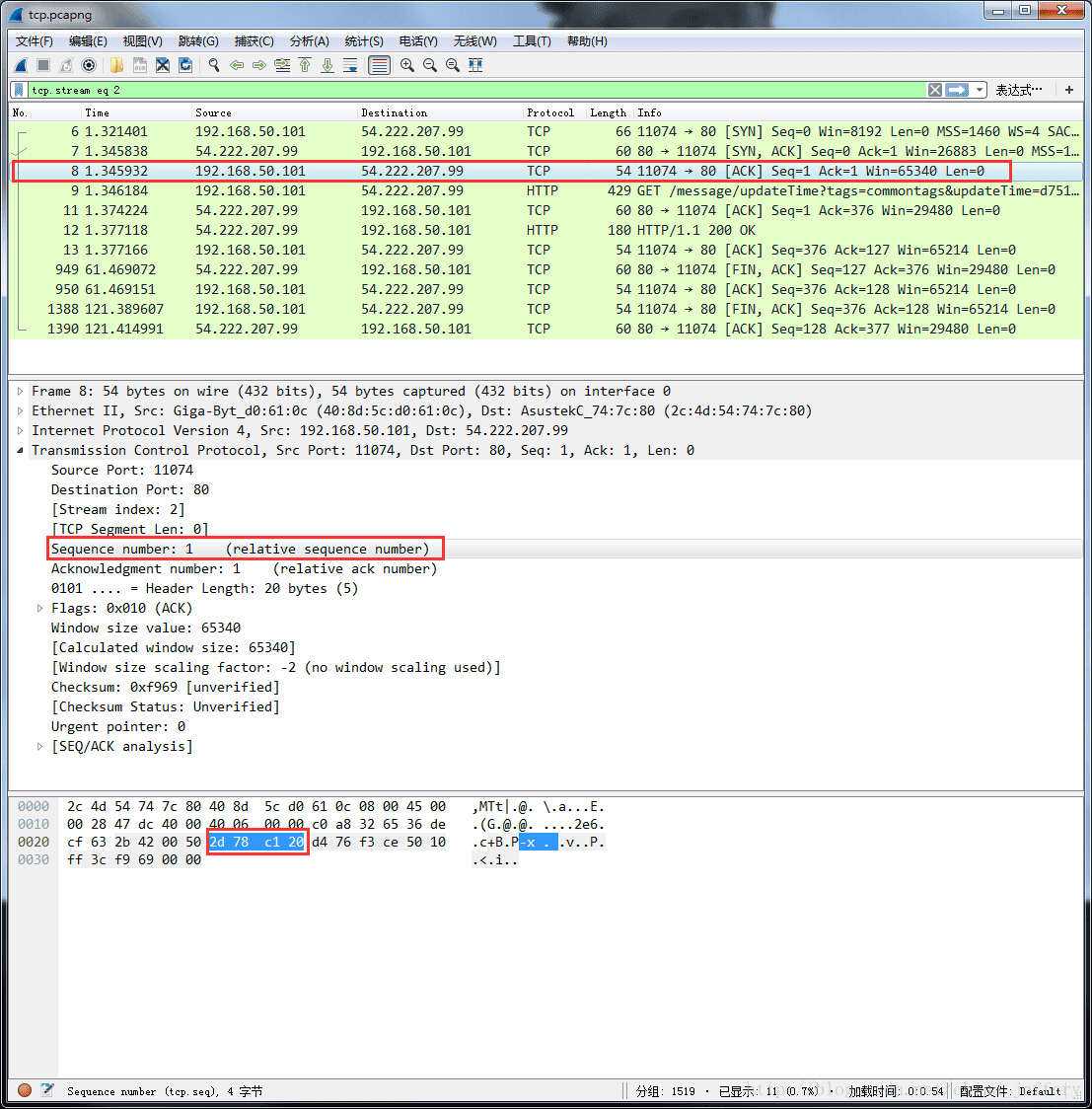

相对序号是 Wireshark 引出的概念，TCP 协议中没有这个概念。Wireshark 使用相对数值来显示序号和确认序号，这个相对值是相对于初始序号（ISN）而言的。因为人类更加习惯跟踪更小数值，所以 Wireshark 默认用相对数值来展示。如果需要查看真实的序号，可以在 wireshark 中选中该网络包，在最下方的数据窗口查看，如：

3.3 Wireshark 的 TCP 流量图

我们也可以使用 Wireshark 自带的统计功能来查看整个 TCP 会话的过程。通过菜单“统计” –> “流量图”打开流量图窗口，在“显示”选项选择“显示的分组”，“流类型”选项选择“TCP 流”，如图：

四、TIME_WAIT 及 MSL

4.1 TIME_WAIT 状态为何存在？

这里我们不使用“客户端”、“服务端”来表示 TCP 连接的 2 端，转而使用“主动断开连接端”、“被动断开连接端”来表示 TCP 通讯的 2 端。因为执行主动断开连接的端可能是服务端也可能是客户端（虽然我们大多数情况下遇到的是客户端执行主动断开）。

在“主动断开连接端”收到了“被动断开连接端”发来的LAST_ACK之后，会给“被动断开连接端”回复一个ACK确认消息。但这个时候为了确保“被动断开连接端”有足够的时间能够收到该消息，“主动断开连接端”不能马上关闭 socket，需要等待一定的时间来确保“被动断开连接端”可以收到ACK确认消息。“主动断开连接端”在等待的这个时间段内的状态我们称之为TIME_WAIT状态。

归纳为一句话就是：TIME_WAIT 状态就是“主动断开的一方”在发送完最后一次 ACK 后进入的等待状态。

4.2 等待时间

那么TIME_WAIT状态需要持续多久了，也就是“主动断开连接端”在发送完最后一个 ACK 之后需要等待多久了？
《TCP/IP 详解卷 1：协议》中提到：默认 TIME_WAIT 的超时时间是 2 倍的 MSL。MSL 是Maximum Segment Lifetime的缩写，表示报文的最大生存时间，这个时间和系统的 TCP 实现有关，每个系统是不一样的。

4.2.1 windows 系统 MSL

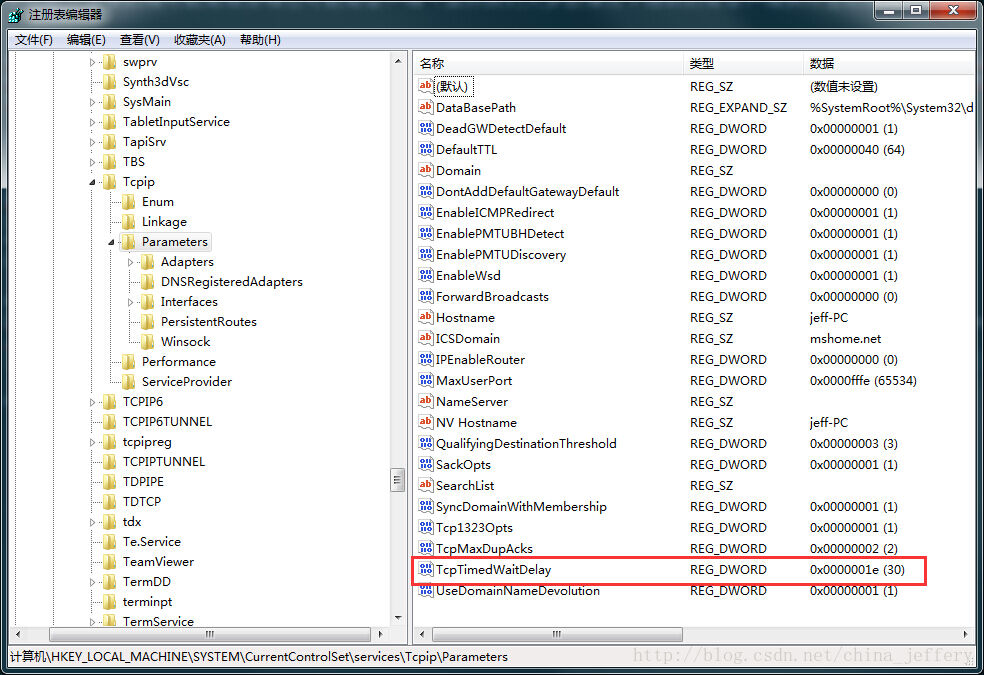

注册表HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters下的TcpTimedWaitDelay键（如果没有可以新建一个）就对应了2*MSL（2 倍的 MSL）的值。

4.2.2 Linux 系统 MSL

以 CentOS 为例（摘自网络，仅供参考）：

查看默认的 MSL 值（60s）：

1	cat /proc/sys/net/ipv4/tcp_fin_timeout

修改默认为 120：

1	echo 120 > /proc/sys/net/ipv4/tcp_fin_timeout

修改完成后，重新加载配置文件：

1	sysctl -p /etc/sysctl.conf

查看是否已经生效：

1	sysctl -a \| grep fin

4.3 SO_REUSEADDR

如果进程中的某个 TCP 连接处于TIME_WAIT等待状态，因为这个等待时间比较长，在这期间该连接使用的端口将一直被占用。
如果一个服务端进程（绑定了某个端口）退出（正常退出或异常退出）后，立即启动一个新的该进程，可能由于 Windows 系统对端口的释放不及时，导致这个端口还没有被释放，不能被再次绑定，从而导致新进程绑定端口失败。

那么遇到上面的问题如何解决了？
我们在网络编程中经常设置的SO_REUSEADDR选项就可以解决这个问题，

1 2	int flag = 1; setsockopt(socket, SOL_SOCKET, SO_REUSEADDR, reinterpret_cast<const char*>(&flag), sizeof(flag));

SO_REUSEADDR提供如下四个功能：

SO_REUSEADDR 允许启动一个监听服务器并捆绑其众所周知端口，即使以前建立的将此端口用做他们的本地端口的连接仍存在。这通常是重启监听服务器时出现，若不设置此选项，则bind时将出错。
SO_REUSEADDR 允许在同一端口上启动同一服务器的多个实例，只要每个实例捆绑一个不同的本地 IP 地址即可。由于设置该Socket选项不需要任何特殊权限，恶意程序可以轻易使用SO_REUSEADDR强制绑定已用于标准网络协议服务的套接字，从而使这些服务拒绝访问。不用担心，我们可以使用SO_EXCLUSIVEADDRUSE选项解决这个问题。
SO_REUSEADDR 允许单个进程捆绑同一端口到多个套接口上，只要每个捆绑指定不同的本地 IP 地址即可。这一般不用于 TCP 服务器。
SO_REUSEADDR 允许完全重复的捆绑：当一个 IP 地址和端口绑定到某个套接口上时，还允许此 IP 地址和端口捆绑到另一个套接口上。一般来说，这个特性仅在支持多播的系统上才有，而且只对 UDP 套接口而言（TCP 不支持多播）。

其中第一个功能就可以用来解决该问题。

关于SO_REUSEADDR更详细的介绍可以访问微软的官方文档：
using-so-reuseaddr-and-so-exclusiveaddruse

五、为什么要进行 3 次握手？

前面的文章介绍了 TCP 的三次握手，那么 TCP 的握手为什么是 3 次了？

本文从 3 个角度来解释为什么要进行 3 次握手？

1

TCP 的握手的目的是让通信双方都确定双方能够正常发送和接收信息。

第一步，服务端收到客户端发送的 SYN，服务端能够确定如下信息：“客户端的发送功能正常，服务端自己的接受功能正常”。但客户端还什么都不能确定。
第二步，客户端收到服务端回复的 SYN+ACK，截至目前，客户端能够确定如下信息：“客户端自己的发送/接收功能都正常，服务端的接收和发送功能都正常”；服务端还是只能确定自己的接受功能正常，还不知道自己的发送功能是否正常，客户端的接受功能是否正常。

大家可以看到，到第二步完成，客户端和服务端能够确认的信息分别如下：

客户端能够确定：
  客户端-发送 正常
  客户端-接收 正常
  服务端-发送 正常
  服务端-接收 正常

服务端能够确定：
  客户端-发送 正常
  客户端-接收 ？
  服务端-发送 ？
  服务端-接收 正常

从上面表可以看到，第二步完成之后，服务端还能不能确定“服务端的发送功能”和“客户端的接收功能”是否正常。所以需要第三步。

第三步，服务端收到客户端回复的 ACK，服务端能够确定如下信息：客户端的发送功能正常，服务端的接收功能正常。

2

我们可以假设“客户端”和“服务端”是 2 个人，模拟这 2 个人打招呼的形式来理解为什么需要 3 次握手。

1
2
3

客户端：hi，服务端，你能听到我说话吗？
服务端：hi，客户端，我能听到你说的话，你能听到我说的话吗？
客户端：嗯，服务端，我也能听到你说的话。

3

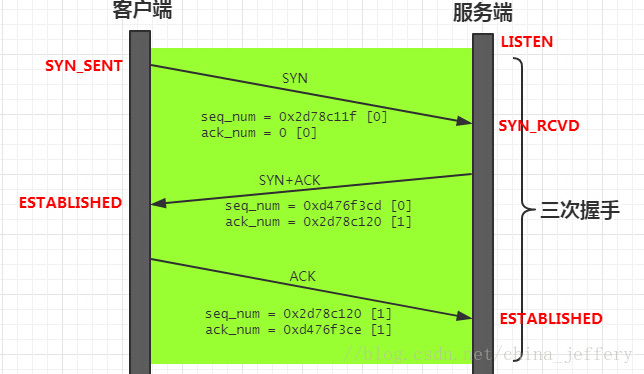

对照文章开始处 TCP 握手图的前 2 步，现在我们假设 TCP 只有 2 次握手：

服务端在收到客户端的SYN并且回复SYN+AKC之后，就认为连接已经建立完成了，并为之分配相应的资源。
但客户机却因为网络延迟等问题一直没收到服务端回复的SYN+ACK，这样客户端就认为连接没有建立成功，糟糕的是，客户端会因为连接没有成功而不停的重试，这样每次服务端都会认为连接建立成功并分配资源。

如果按照上面描述的那样，客户端一直没有收到服务端回复的SYN+ACK，且一直这样尝试建立连接，就会造成服务端资源极大的浪费，加重服务端的负担。

六、为什么要进行 4 次挥手？

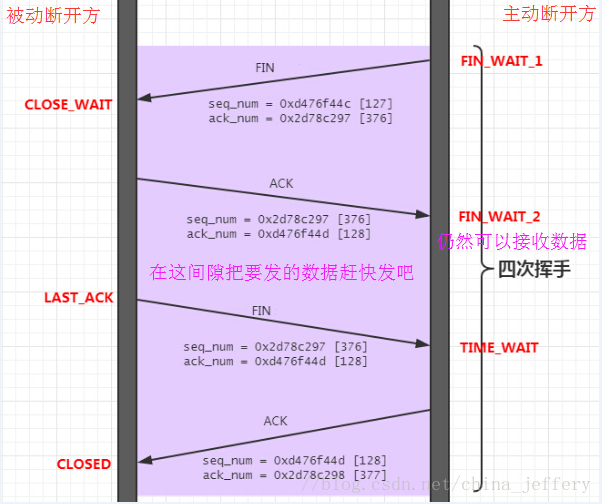

对比上面的图，我们不难发现：4 次挥手相比 3 次握手多了一次，主要是因为握手的ACK和SYN是合并在一条发送的，而挥手的ACK和FIN是分开发送的，所以挥手比握手多了一次。

现在我们分析为什么 TCP 挥手的ACK和FIN（分别对应图中的第 2,3 条线）要分开发送？

“被动断开方”之所以叫称之为“被动”是因为 TCP 连接的断开并不是它想的，也不是它主动触发的，是对面的“主动断开方”想要断开的，也许这个时候“被动断开方”还正想发送点数据给“主动断开方”了。

为了让“被动断开方”有机会将想要发送的数据发送完，主动断开方在发送完FIN并收到了ACK确认信息进入FIN_WAIT_2状态后，只关闭了发送功能了，但仍然保留接收功能。这样“被动断开方”就有机会将没有发送完的数据发送完成，发送完成之后，“被动断开方”也发送一个FIN，相当于告诉“主动断开方”：“我的数据已经发完了呀，以后不会再发数据了，你可以安心的把接收功能关闭了，另外我自己也要关闭了呀”。
